При проектуванні системи опалення постає резонне питання – якою схемою віддати перевагу: одно — або двотрубної?

Змонтувати однотрубну магістраль легше, простіше і дешевше, у той час як розрахунок двотрубної необхідно проводити враховуючи багато технічні параметри різних вузлів.

Чи Так все насправді?

Читайте також: Розширювальний бак системи опалення

Однотрубна система опалення

Однотрубна система опалення була популярна довгий час (особливо в Радянському союзі) багато в чому завдяки простоті монтажу, а відповідно і меншим витратам на її створення.

Часто однотрубну систему називають «ленинградкой», в традиційному проточному варіанті вона являє собою магістраль, в якій всі радіатори розташовані послідовно.

Теплоносій проходить через радіатор, повертається в трубопровід і надходить у наступний опалювальний прилад.

Мінуси такої системи очевидні.

Практично неможливо забезпечити однакову температуру теплоносія для кожного радіатора, до того ж система не дозволяє регулювати інтенсивність нагріву одного радіатора без наслідків для стоячих далі за ним.

Наприклад, якщо в спальні дуже жарко і ви убавите температуру за допомогою вентиля, то треба розуміти, що в такому випадку і в інших кімнатах стане прохолодніше. Однак вирішити цю проблему все-таки можна завдяки установці перед опалювальним приладом окремої дільниці трубопроводу – байпаса, що є для теплоносія обвідним контуром. На байпасі ставлять запірну арматуру, за допомогою якої можна регулювати температуру нагріву кожного радіатора, а також при необхідності повністю перекрити подачу теплоносія до приладу.

Інший мінус однотрубної системи полягає в тому, що вона вимагає більш високого тиску в трубопроводі.

Отже, підвищується потужність насосів, а значить, збільшуються експлуатаційні витрати.

Третій суттєвий недолік – в однотрубній системі опалення одноэтаж ного будинку розширювальний бак обов’язково повинен бути встановлений в самій верхній точці контуру (наприклад, на горищі). У разі ж багатоповерхового будинку доведеться вдаватися до додаткових хитрувань, щоб забезпечити однакову температуру теплоносія на всіх поверхах. Справа в тому. що за однотрубным систем вода рухається вниз, послідовно проходячи через радіатори на кожному поверсі. Зрозуміло, вона поступово охолоджується, доходячи до нижньої точки з втратою теплоенергії ледь не до 50%. Тому в таких системах на всіх поверхах монтують додаткові перемички, притому на нижніх поверхах встановлюють більшу кількість секцій радіатора, ніж на верхніх.

Однак, попри всі недоліки, однотрубна система опалення сьогодні вага ж досить поширена.

В першу чергу – за рахунок економії матеріалів при її пристрої, крім того, при відкритому монтажі даний вид розведення виглядає більш естетично.

Ну і нарешті, можна знайти безліч технологічних рішень, які рятують від проблем, що існували з такими системами буквально десять років тому.

На сучасні однотрубні системи опалення встановлюють термостатичні клапани, радіаторні регулятори, спеціальні воздухоотводчики. балансувальні вентилі, кульові крани.

Будь-які пристрої в однотрубній системі повинні мати кращі характеристики, ніж в двотрубної: витримувати підвищений тиск і високу температуру.

Посилання по темі: Проект системи опалення в приватному будинку

Двотрубна система опалення

Двотрубна система опалення рівномірно розподіляє тепло: одна труба подає гарячий теплоносій в радіатор, за іншою він повертається в котел в якості «обратки». Незважаючи на те що однотрубна система коштує набагато дешевше, багато домовласників воліють двотрубну. Вона дозволяє встановлювати комфортну температуру окремо в кожному приміщенні, до того ж підходить для будівель різної конфігурації з будь-якою кількістю поверхів. Двотрубну систему опалення, крім цього, легко продовжити у вертикальному і горизонтальному напрямку, тому якщо треба буде добудовувати будинок, систему опалення міняти не доведеться.

Двотрубна система буває горизонтального і вертикального виконання, У першому варіанті до єдиного стояку підключають нагрівальні прилади одного поверху, у той час як у другому – один стояк обслуговують радіатори з різних поверхів. Вертикальна система коштує трохи дорожче, ніж горизонтальна, оскільки тут потрібно більше труб, а сам монтаж проводиться довше.

Зате вона виключає можливість утворення повітряних пробок в нагрівальних приладах, а також її простіше експлуатувати. Інша класифікація двотрубних систем опалення стосується напряму течії теплоносія. Існують системи тупикова і прямоточна. У першому випадку пряма і зворотна вода течуть у протилежних напрямках, а в другому – їх напрямки співпадають.

Третя класифікація пов’язана з циркуляцією води в опалювальній системі. У невеликому приватному будинку цілком може використовуватися природна циркуляція теплоносія, в котеджах великої площі потрібно примусова.

Єдиної думки про те, яка система краща – однотрубна або двотрубна, немає. Вибір того або іншого варіанту залежить від багатьох факторів, а тому нерідко можна бачити вдома, де, наприклад, використані одночасно одне — і двотрубна розводка.

При монтажі труб в системі опалення з природною циркуляцією роблять ухил 3-5°/м в системі з примусовою циркуляцією 1 см/м.

Однотрубна система опалення двотрубна – на відміну фото

Підключення радіаторів в однотрубній і двотрубної системи опалення:

1. Однотрубна система/діагональне підключення
2. Однотрубна система/нижнє підключення 3. Двотрубна система/діагональне підключення 4. Двотрубна система/нижнє підключення

Посилання по темі: Види систем опалення та їх пристрій в заміському будинку-яку конструкцію вибрати

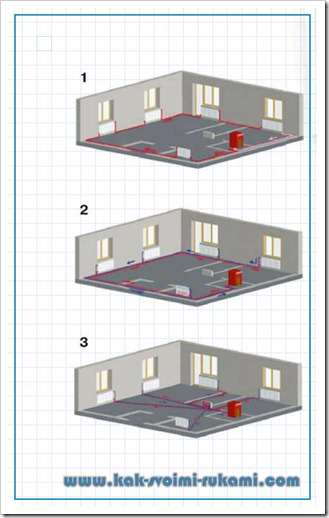

Системи опалення приватного будинку

1. Однотрубна 2. Двотрубна 3. Колекторна
